网络摄像机小区监控方案



一. 适用范围

小区主要道路、广场、地上停车场、地下停车场、主要出入口、电梯轿厢等位置的保安监控系统。

随着通信技术、控制技术和计算机网络技术的飞速发展和普及应用,智能化小区在逐步发展壮大,信息基础设施建设步伐也在加快。如何使小区住户拥有一个高效率的舒适、温馨、便利的环境 ,又能满足不断变化的使用者的需求, 对小区实现统一、有序、智能化、网络化管理,这是小区安全管理急需解决的问题。

二. 需求分析

  • 加强小区监控的安全防范工作,改变以往的被动调查为主动的巡视、监控。
  • 通过网络摄像机监控系统,对各个小区楼宇进行全时、不间断的监控。
  • 所有的视频数据,环境数据必须远程传输,并且对数据的记录存储要尽量的全面,细致.
  • 良好的扩展性能,可以适应小区规模不断扩展的需要。监控系统的软、硬件采用模块化结构,具有灵活性及扩展性,以适应不同规模监控系统网络和不同数量监控对象的需要。
  • 网络摄像机必须统一将小区的视频画面,人员进出小区的状况,小区住户环境的视频信号等数据及时的传回监控中心。
  • 体现高科技的含量,体现安全防范的特殊性。
  • 提供多点监控、远程监控,实时监控等丰富的监控方式。
  • 最终的目的是要保证小区业主的安全以及保障业主的各种财产.

总体来说就是达到小区舒适的生活环境, 便利的通讯方式, 家庭智能化系统和高度的安全性。

三. 方案设计

  • 利用小区内已经布好的宽带网络,把监控图像传输到小区监控中心;
  • 以最快捷、最合适的方法思路完成基于网络的视频监控系统;
  • 整个系统由前端网络摄像机、本地监控中心和网络客户端组成。

四. 系统组成

1. 前端设备

这里主要指安装在各个网点的网络摄像机网络摄像机负责把模拟信号进行数字压缩,再转换成网络信号传输到局域网中。

2. 总部监控中心

总部监控中心采用IDRS分布式监控管理系统,监控中心设备由中心管理服务器,视频工作站,电子地图/报警主机,电视客户端组成。 利用IP网络可以同时监控管理成百上千个监控点。

a. 中心服务器

用于集中管理整个系统内所有主控设备、用户及用户权限,是整个系统的管理核心和信息认证中心。

b. 视频工作站

负责对图像进行网络远程监看、控制、录像存储的主机。同时具有流媒体转发功能。

c. 电子地图/报警主机

具有二级电子电子地图,可所有监控网点在电子地图上进行坐标定位;具有报警集中管理功能,电子地图自动显示报警网点,同时自动上传报警图像。

d. 电视客户端

是以PC机作为视频图像解码设备并以显示器作为视频图像显示终端设备来显示网络传输来的网络视频信号,支持多画面分割显示、单屏显示和画面轮循切换显示等多种显示模式。

3. 网络客户端

主要是指系统中除了各级监控中心以外的,有网络远程监控需求但并不时刻在线,也不要求进行录像存储等较高监控功能的“个体型低级用户终端”。由于这些客户端相对比较零散随意,通常是个人型终端,监控要求也较低,一般只要求远程监看或控制功能。因此,为了和“监控中心”的终端用户有所区别,我们把这类用户统一纳入“网络客户端”之列。“网络客户端”也是由多媒体计算机和“客户端软件”构成,由于没有较多录像要求,往往可利用便携的笔记本电脑来进行随时随地的监控操作。

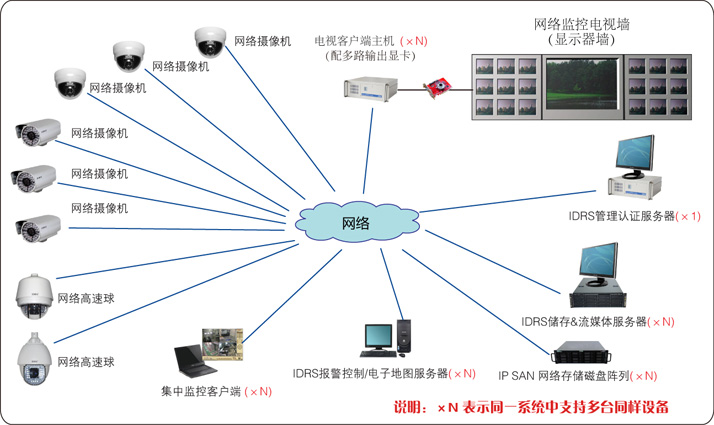

五. 系统原理图




六. 功能介绍

1. 中心管理服务器

a) 管理前端设备

  • 添加、修改和删除网络视频服务器硬盘录像机等前端设备;
  • 修改网络视频服务器和硬盘录像机等前端设备的名称、IP地址、子网掩码、网关、连接端口、访问用户名和密码;
  • 对网络视频服务器和硬盘录像机等前端设备每个监控通道的通道描述、传输画质和传输速率等进行设置;
  • 选择在显示画面上是否叠加时钟和字符,并可以任意调整所叠加字符在图像窗口中的位置和颜色。
  • 设置网络视频服务器和硬盘录像机等前端设备的云台控制协议;
  • 设置高速球预置位;
  • 设置高速球定时自动执行预置位计划;
  • 设置是否使用PPPOE拨号功能(最常见的就是ADSL设置)、设置PPPOE拨号的用户名和密码;
  • 设置是否使用DNS解析功能及DNS服务器的IP地址和连接端口;(适用动态IP网络环境)

b)管理视频工作站

  • 添加、删除视频工作站;
  • 设置视频工作站所要连接的图像源(即相应的前端设备);
  • 设置工作站是否实时显示连接通道的图像;
  • 设置工作站的录像计划和录像模式(报警录像、连续录像、不录像)。

c)权限管理

  • 管理用户:包括中心服务器视频工作站和网络客户端所有用户的权限设定;
  • 设置用户的操作权限:包括中心服务器管理权限、云台镜头控制权限、添加删除用户、监看通道等。
  • 用户凭借中心服务器设置的用户名和密码登陆,视频工作站本身没有权限管理功能。
  • 具有系统屏蔽功能,封锁视频工作站操作界面,防止非法人员随意操作;
  • 具有键盘锁定功能,封锁视频工作站键盘系统热键,防止非法人员随意操作;

d)显示设备工作状态

  • 按照指定的时间间隔自动扫描设备列表内所有设备的工作状态,时间间隔可设置。
  • 显示前端设备的工作状态;
  • 显示视频工作站的工作状态;
  • 系统连接日志记录。

e)其它功能

  • 可以远程重新启动前端设备(仅支持网络视频服务器和嵌入式硬盘录像机);
  • 远程对设备进行系统升级;
  • 查看前端设备软件版本。
